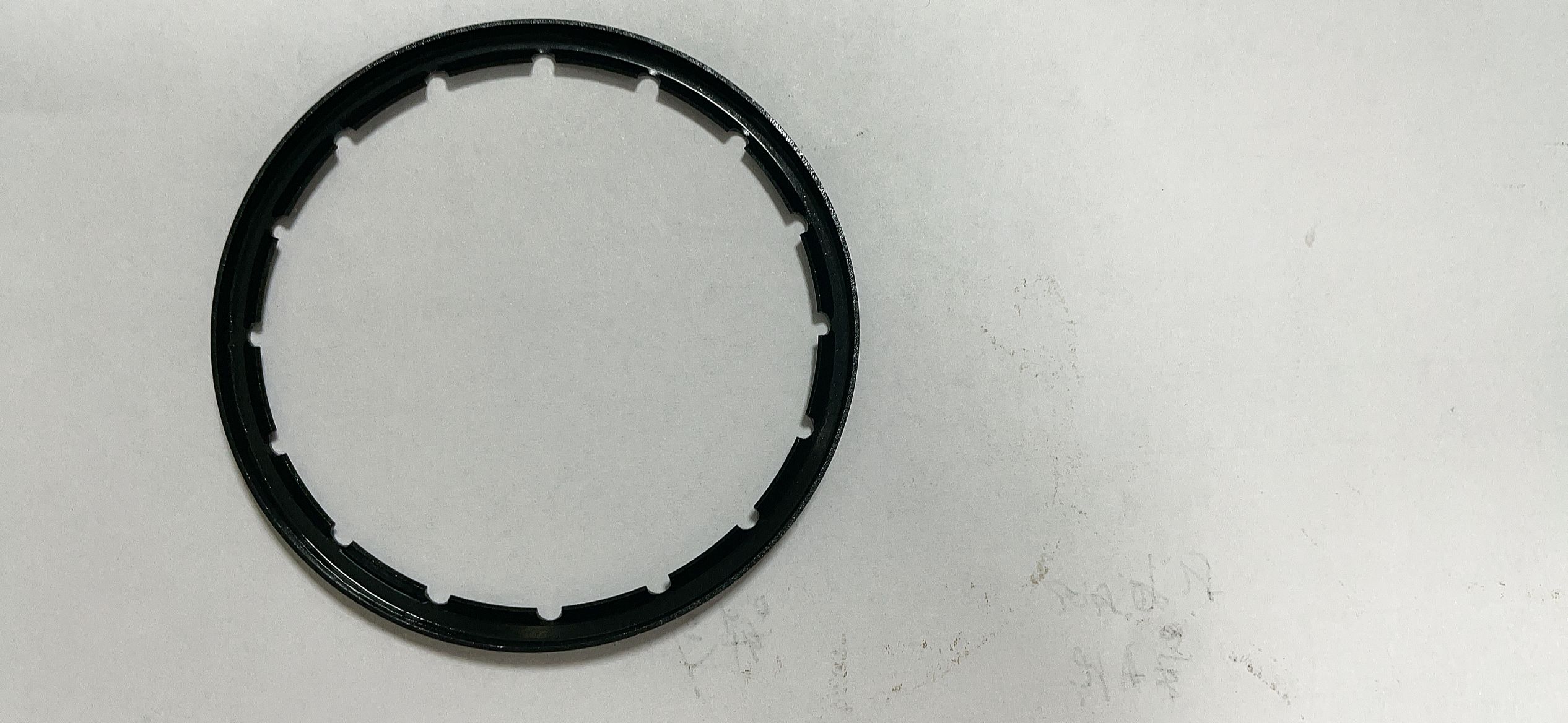

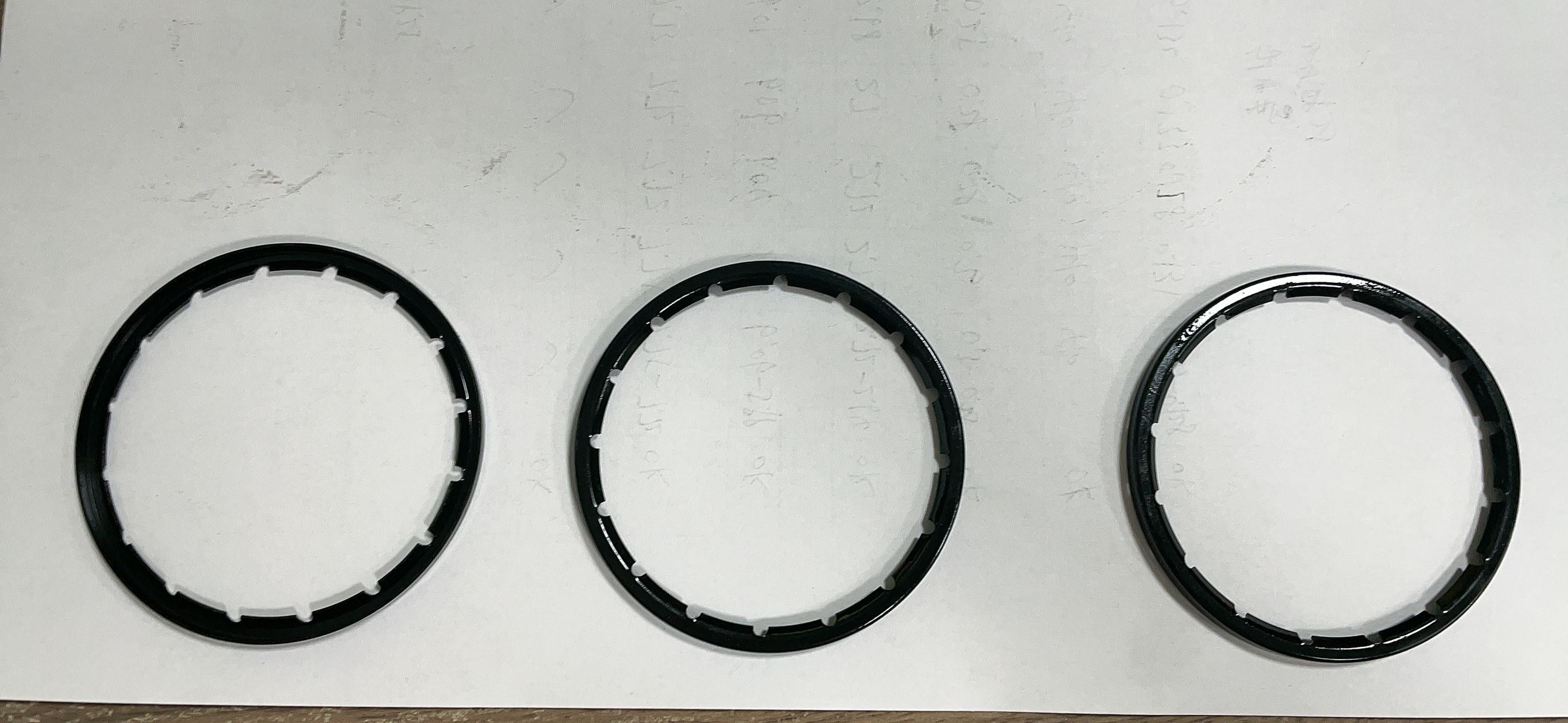

لچکدار برقرار رکھنے کے حلقے کی تنصیب کا طریقہ:
سب سے پہلے ، برقرار رکھنے والی انگوٹھی کے لئے ایک نالی پر کارروائی کریں جو شافٹ یا بیئرنگ ہاؤسنگ کے معیار پر پورا اترتا ہے۔
ایک سرشار ٹول کا استعمال کریں - ہول برقرار رکھنے والے رنگ چمٹا یا شافٹ برقرار رکھنے والے رنگ چمٹا۔ برقرار رکھنے والی انگوٹی کے عمل کے سوراخ میں چمٹا کے جبڑوں کو داخل کریں ، برقرار رکھنے والی انگوٹی کو کھلا (سوراخ کی قسم کے لئے) یا معاہدہ (شافٹ کی قسم کے لئے) بنانے کے لئے مضبوطی سے نچوڑ لیں۔
اسے نالی میں ڈالیں ، آہستہ آہستہ دباؤ جاری کریں ، اور برقرار رکھنے والی انگوٹھی نالی میں چھین لے گی۔
نوٹ: اس بات کو یقینی بنائیں کہ نالی کا سائز مماثل ہے۔ اخترتی سے بچنے کے لئے برقرار رکھنے والی انگوٹھی کو زیادہ کھولیں۔ جب محوری قوت کا نشانہ بنایا جاتا ہے تو ، برقرار رکھنے والی انگوٹھی کا پہلو اثر کی انگوٹھی کے آخری چہرے کے ساتھ مکمل رابطے میں ہونا چاہئے۔
دباؤ کا احاطہ/اختتامی کور کا تنصیب کا طریقہ:
اثر کو بیئرنگ ہاؤسنگ میں ڈالیں۔
دباؤ کا احاطہ شافٹ پر رکھیں ، بیئرنگ ہاؤسنگ پر سکرو سوراخوں کے ساتھ سیدھ میں رکھیں۔
فکسنگ سکرو کو یکساں اور اخترتی کو سخت کریں۔
نوٹ: کلید گیپ ایڈجسٹمنٹ ہے۔ گہری نالی بال بیرنگ وغیرہ کے ل pression ، دباؤ کے احاطہ اور بیئرنگ بیرونی رنگ کے آخری چہرے کے درمیان تھوڑا سا تھرمل توسیع کا فرق چھوڑنا چاہئے (جس کو فیلر گیج سے ماپا جاسکتا ہے) ، بصورت دیگر گرمی کو گرم کرنے کے بعد جام کردیا جائے گا۔ دباؤ کے احاطہ کے تحت شمس شامل کرکے خلا کو ایڈجسٹ کیا جاسکتا ہے۔
واشروں اور گری دار میوے کو تالا لگا کرنے کا مجموعہ تنصیب کا طریقہ:
تنصیب کے اقدامات:
اثر کو شافٹ پر اور شافٹ کے کندھے کے خلاف رکھیں۔
لاکنگ واشر اور لاکنگ نٹ کو بدلے میں رکھیں۔
نٹ کو رنچ کے ساتھ مخصوص ضروریات پر سخت کریں۔
کلیدی اینٹی لوسننگ مرحلہ: لاکنگ واشر کے اندرونی دانت موڑیں اور انہیں شافٹ کے کلید میں داخل کریں۔ پھر بیرونی \ "کان \" میں سے ایک کو تیار کریں اور اسے نٹ کے شعاعی نالی میں باندھ دیں۔
نوٹ: اس بات کو یقینی بنائیں کہ واشر کے اندرونی دانت شافٹ کے کلید کے ساتھ منسلک ہیں۔ اینٹی لوسننگ اثر کو یقینی بنانے کے لئے بے ترکیبی کے بعد نئے لاکنگ واشروں کو تبدیل کرنے کی سفارش کی جاتی ہے۔
واشروں کو ایڈجسٹ کرنے کی تنصیب اور ایڈجسٹمنٹ کا طریقہ:
تنصیب اور ایڈجسٹمنٹ:
ابتدائی طور پر اثر اور دباؤ کا احاطہ انسٹال کریں ، لیکن مکمل طور پر سخت نہ کریں۔
شافٹ کو گھوماتے ہوئے یا مزاحمت کی پیمائش کرکے اثر کی محوری کلیئرنس کو محسوس کریں۔
دباؤ کے احاطہ کو ہٹا دیں اور ایڈجسٹ کرنے والے واشروں کی تعداد یا موٹائی میں اضافہ یا کمی کرکے کلیئرنس کو تبدیل کریں۔
مذکورہ بالا اقدامات کو دہرائیں جب تک کہ کلیئرنس یا پری لوڈ ڈیزائن کی ضروریات تک نہ پہنچیں۔
نوٹ: یہ ایک ڈیبگنگ عمل ہے جس کے لئے صبر اور صحت سے متعلق کی ضرورت ہوتی ہے ، جو اعلی صحت سے متعلق سازوسامان کے لئے بہت ضروری ہے۔
